Индивидуальный комплекc защиты головы (ИКЗГ): состав, функции и стандарты

Оглавление

• Бронешлем как основа ИКЗГ
• Корпус бронешлема: материалы и форма
• Подтулейное устройство
• Средства защиты глаз и лица
• Мандибула
• Средства защиты органов слуха
• Средства наблюдения
• Средства фото- и видеофиксации
• Средства подачи сигналов и идентификации

Подробное руководство по защите головы в составе первого эшелона боевой экипировки. ИКЗГ — это совокупность бронешлема и установленных на нем средств защиты, технических средств и элементов снаряжения, необходимых для защиты жизни и здоровья военнослужащего, а также для эффективного выполнения поставленных задач.

В условиях современного боя ИКЗГ призван решать целый ряд задач, и исходя из них система включает в себя несколько ключевых составляющих. Каждая из них отвечает за определённый аспект защиты и в совокупности обеспечивает безопасность бойца при выполнении боевых задач.

Бронешлем как основа ИКЗГ

Бронешлем представляет собой главный элемент системы, так как гарантирует выполнение первостепенной задачи ИКЗГ и служит базой для установки остальных составляющих. Согласно ГОСТ Р 57560-2017, бронешлем — средство индивидуальной бронезащиты, выполненное в виде головного убора, предназначенное для периодического ношения с целью защиты головы от воздействия холодного оружия, пуль стрелкового оружия и поражения осколками.

Степень защиты определяется классом согласно ГОСТ 57560-2017. В силовых ведомствах России поставляются шлемы класса защиты БР1, БР1+, БР2, а в США и странах НАТО используется стандарт NIJ III-A.

Защита работает как система — от головы до корпуса. Отдельно уточнить стоимость бронеплит можно по классам БР1–БР3.

КОРПУС БРОНЕШЛЕМА: МАТЕРИАЛЫ И ФОРМА

Корпус — формообразующая часть защитной структуры бронешлема, позволяющая выполнить защиту головы от средств поражения. Современные шлемы изготавливают из двух видов материала: сверхвысокомолекулярного полиэтилена (СВМПЭ) и арамидных материалов. Явным недостатком арамидных материалов выступает ухудшение прочности при намокании в два раза.

Наряду с материалом, бронешлемы отличаются формой и условно делятся на три вида. Значительным отличием выступает устройство для расположения технических средств (рельса), а также наличие или отсутствие защиты области ушей — простыми словами, «ухий» и «безухий».

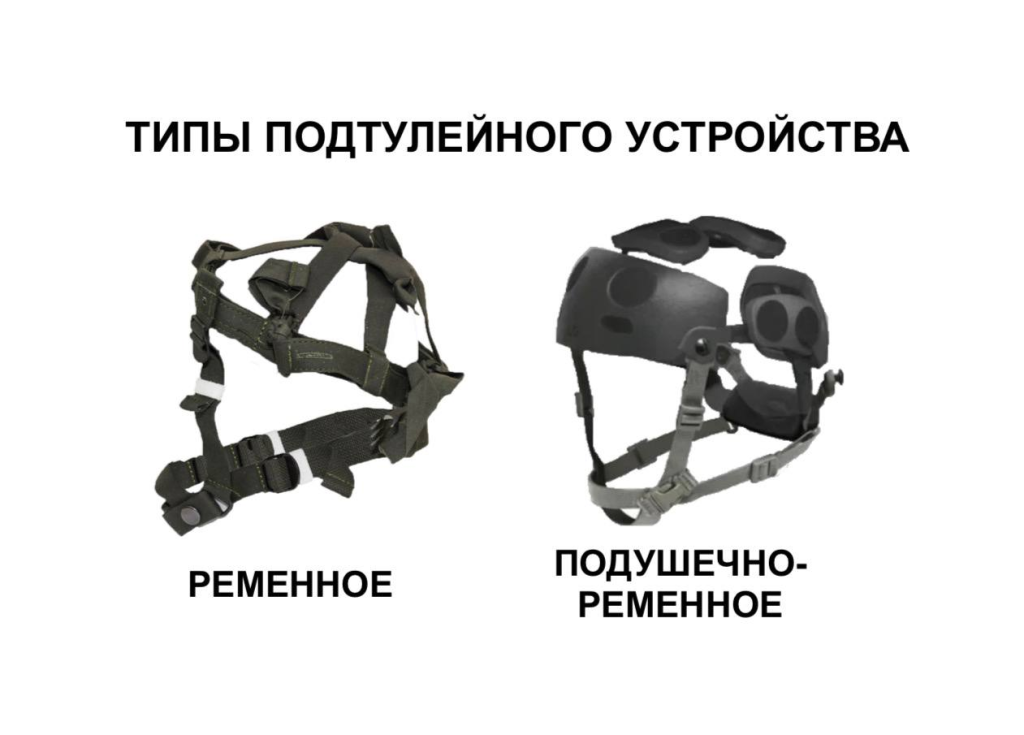

ПОДВЕСНАЯ СИСТЕМА (Подтулейное устройство)

Подтулейное устройство — совокупность элементов бронешлема, объединённых общим конструктивным решением для обеспечения возможности ношения шлема на голове и его регулировки. От правильности подгонки зависит защита и удобство ношения всего ИКЗГ.

Подтулейное устройство (подвесная система) представляет собой ременную систему, которая удерживает шлем на голове и гасит удары. Согласно нормативам на запреградное действие, деформация внутренней поверхности каски при попадании пули не должна превышать 20 мм — именно это пространство и гарантирует подтулейное устройство. Подгонку рекомендуется производить перед зеркалом, а при надевании головного убора или применении противогаза необходимо повторно проводить регулировку.

СРЕДСТВА ЗАЩИТЫ ГЛАЗ И ЛИЦА

Этот компонент представляет собой необходимый элемент, так как позволяет выполнить решение первостепенной задачи ИКЗГ и ряда второстепенных. По важности средства защиты глаз и лица ставятся на второе место после бронешлема, поскольку даже несерьёзное воздействие, такое как пыль или песок, способно значительно повлиять на успешность выполняемой задачи.

По типу различают несколько средств защиты глаз и лица — от стрелковых очков с минимальной площадью защиты до закрытых масок. В закрытых очках допускается реализация системы антизапотевания посредством установки вытяжных вентиляторов; одним из примеров таких моделей служит ESS TurboFan. Эксплуатация данного компонента, кроме обычного крепления наголовной лентой, охватывает различные способы установки на бронешлеме.

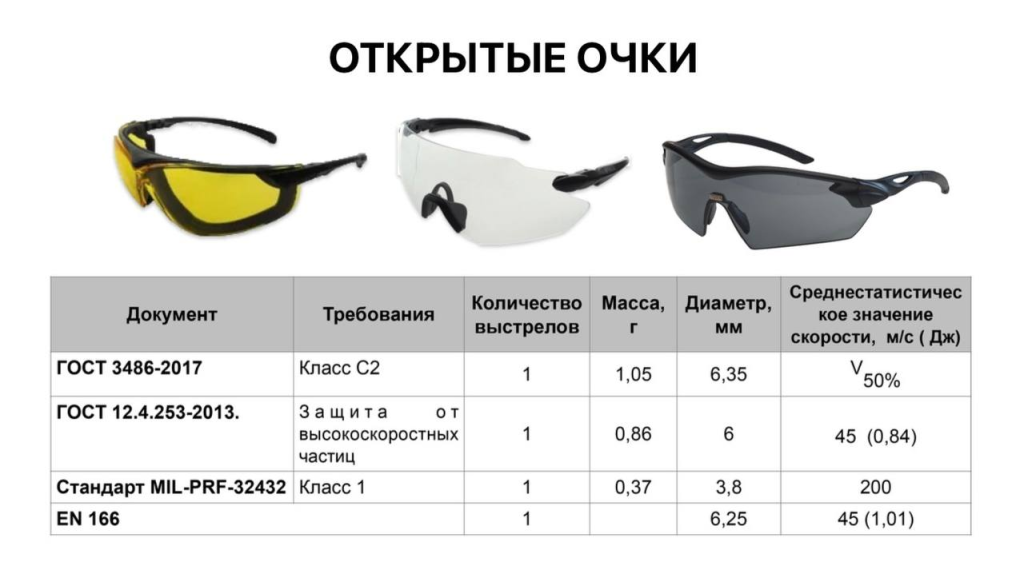

Открытые очки

Преимущества:

• Легкий вес
• Простота надевания и снятия
• Простота замены линз

Недостатки:

• маленькая площадь защиты
• возможно быстрое запотевание
• при долгом ношении возможно болезненное чувство на переносице, а с активными наушниками - в области висков
• если носить без страховочного шнурка - возможна потеря
• в большинстве случаев носятся незакрепленными на бронешлеме

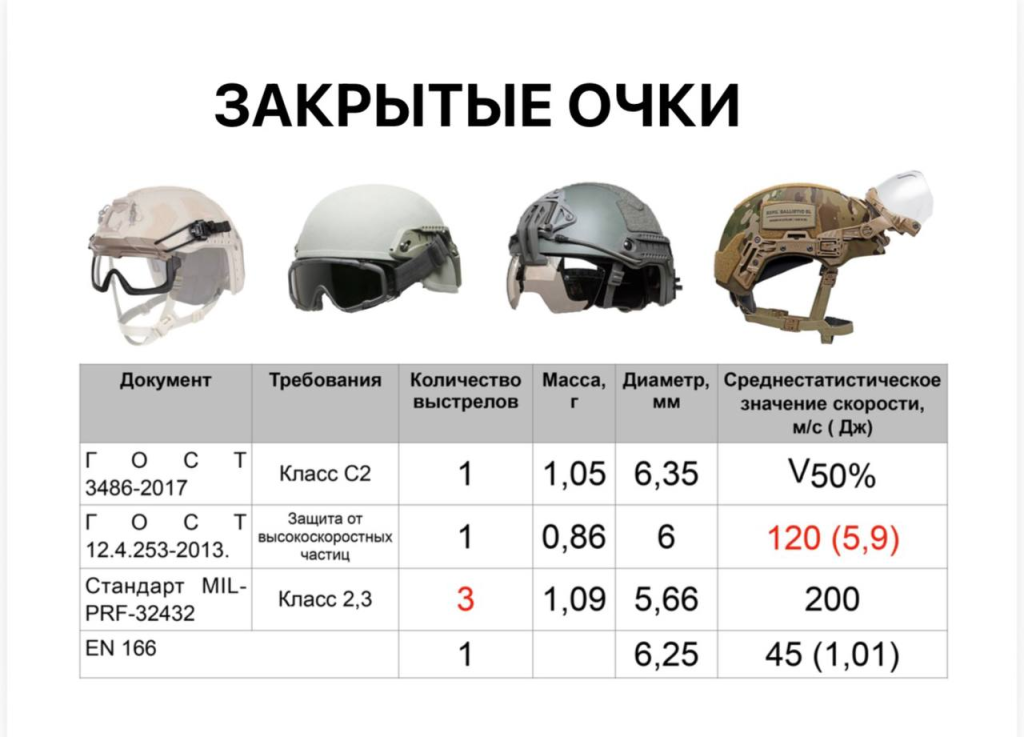

ЗАКРЫТЫЕ ОЧКИ

Преимущества использования:

• относительно легкие;
• большая площадь защиты;
• закреплены на шлеме.

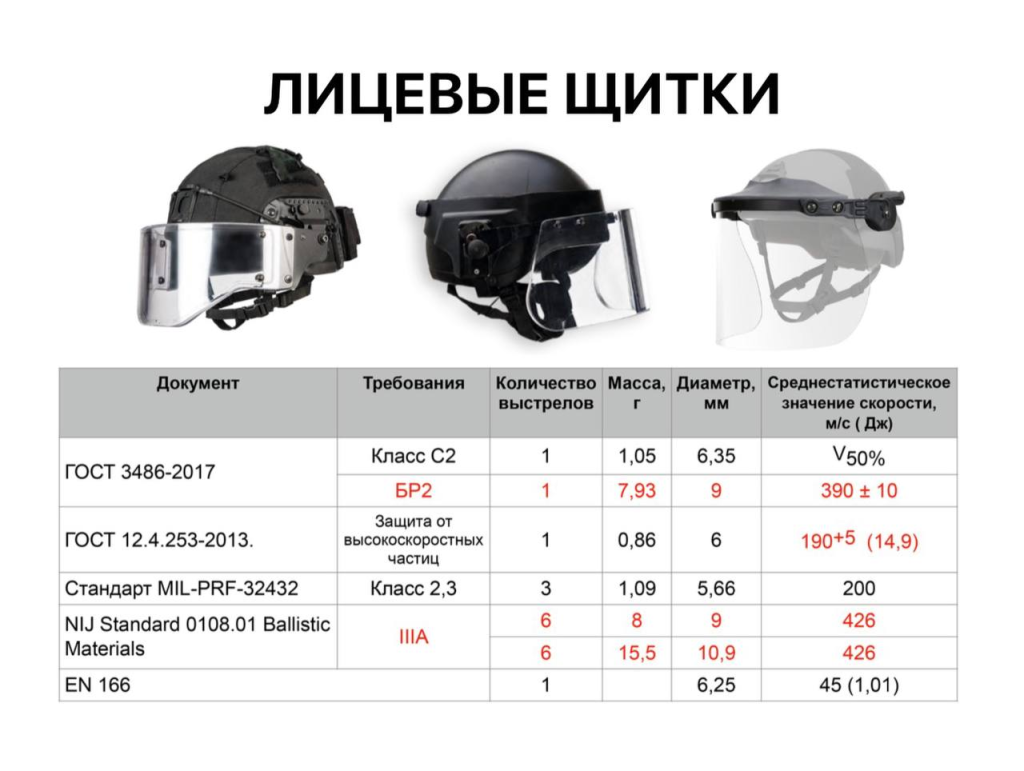

ЛИЦЕВЫЕ ЩИТКИ

Недостатки:

• менее оперативно надеваются и снимаются (в сравнении с
• открытыми);
• относительно сложная замена линз;
• возможно запотевание.

Данный тип зачастую имеет, помимо противоосколочной защиты еще и противопульную.

Рассмотрим особенности использования.

Преимущества:

• класс защиты может быть равен классу бронешлема;
• максимальная площадь защиты;
• закреплены на шлеме.

Недостатки:
значительно увеличивает вес ИКЗГ;
усложняют работу с ПНВ.

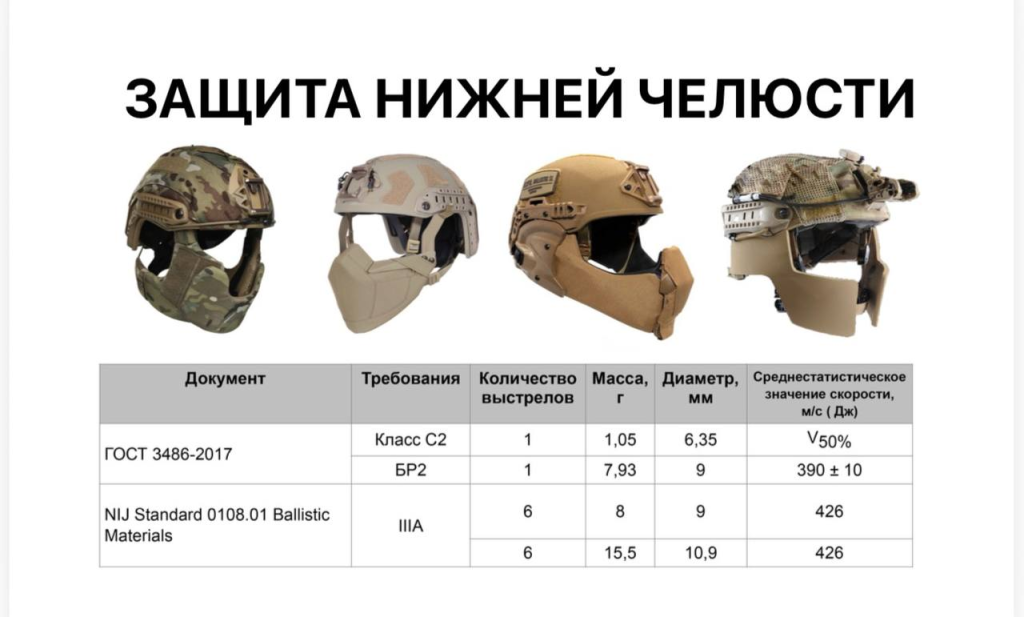

МАНДИБУЛА

Данный элемент защиты более актуален для штурмовых и полицейских подразделений. Может иметь противоосколочную и противопульную защиту.
Преимущества

• класс защиты может быть равен классу бронешлема;
• максимальная площадь защиты;
• закреплены на шлеме.

Недостатки

• значительно увеличивают вес ИКЗГ;
• усложняет совместное использование с активными наушниками;
• усложняет выполнение бытовых потребностей (питье, прием пищи)

Средства защиты органов слуха

Данные средства, как и предыдущий элемент, являются необходимыми, так как
обеспечивают выполнение первостепенной задачи ИКЗГВ и ряд второстепенных.
Ударная волна на протяжении определенного расстояния от средства поражения переходит в звуковую и оказывает влияние на органы слуха.
Даже временная потеря возможности слышать из-за громких разрывов или
выстрелов может привести к потери связи между военнослужащими и командиром, а потеря связи, в свою очередь - потерю управления, ну а это может существенно повлиять на ход выполнения задачи.

Согласно ГОСТ EN 352-1-2021:
Противошумные наушники - средство индивидуальной защиты органа слуха,
состоящее из двух облегающих уши чашек, предназначенных для прижимания к околоушной поверхности головы.
Согласно ГОСТ 12.4.321.4-2022:

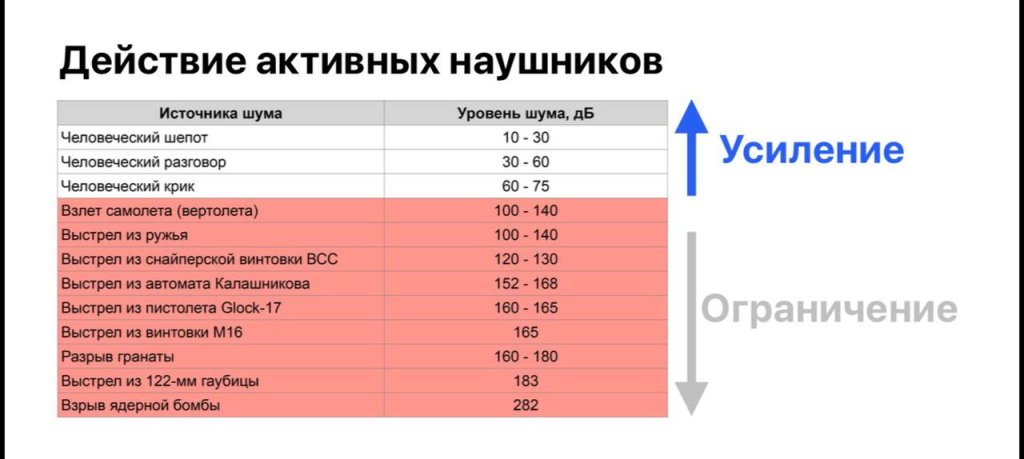

Уровнезависимые противошумные наушники - противошумные наушники с
электронной схемой восстановления звука
Схема восстановления звука - электроакустическое устройство,
предназначенное для воспроизведения внешних звуков более низкого уровня
громкости в слуховом канале и ограничения воспроизведения звуков более высокого
уровня громкости с помощью уровнезависимой функции усиления.
В дальнейшем речь пойдет об уровнезависимых или «активных» (как их чаще всего называют) противошумных наушниках, так как они позволяют эффективно выполнять задачи.

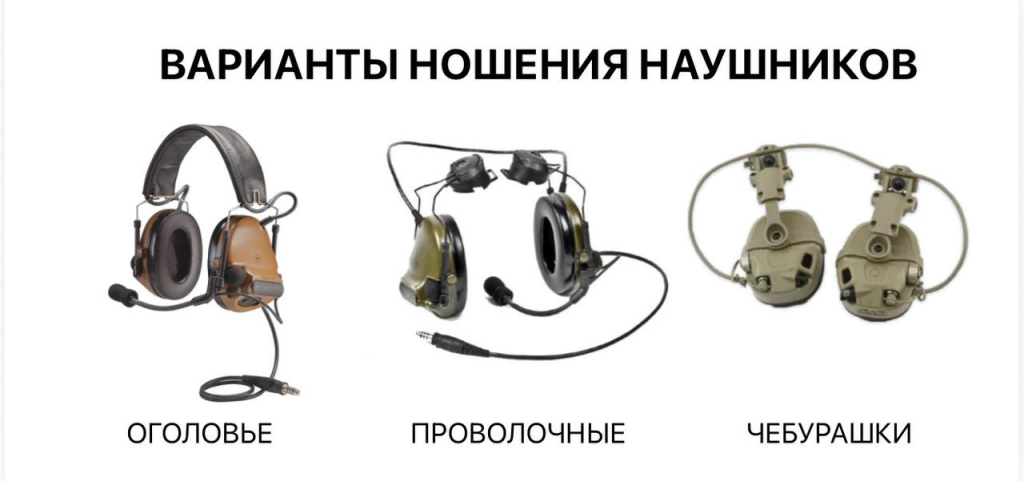

Существует два способа ношения наушников:
- на оголовье
- на шлеме

Ношение наушников на оголовье имеет ряд преимуществ, таких как возможность использования без бронешлема, проще совместить с «ушастым» бронешлемом. По сути такой способ исключает наушники из состава всего комплекса, что в свою очередь приводит к тому что в «тот самый момент» средства защиты слуха будут где угодно (в рюкзаке, в машине и тд), но не на голове и чтобы их надеть придется снять бронешлем с головы.

Я рекомендую пользоваться вторым способом, он позволяет оперативно надевать и снимать наушники, всегда в составе комплекса, а также позволяет более долгий период комфортного ношения (оголовье быстрее начинает давить на голову).

Одним из существенных недостатков считаю более сложное совмещение с
«ушастым» шлемом.
Встречаются два варианта креплений, условно разделим:
- Проволочные
Возможно найти практически на все существующие модели наушников.
Занимают «полезную» часть рельсы бронешлема.
- Чебурашки
Сложнее найти крепление для некоторых моделей наушников, но имеют более тщательную подгонку и занимают невостребованную часть рельсы.

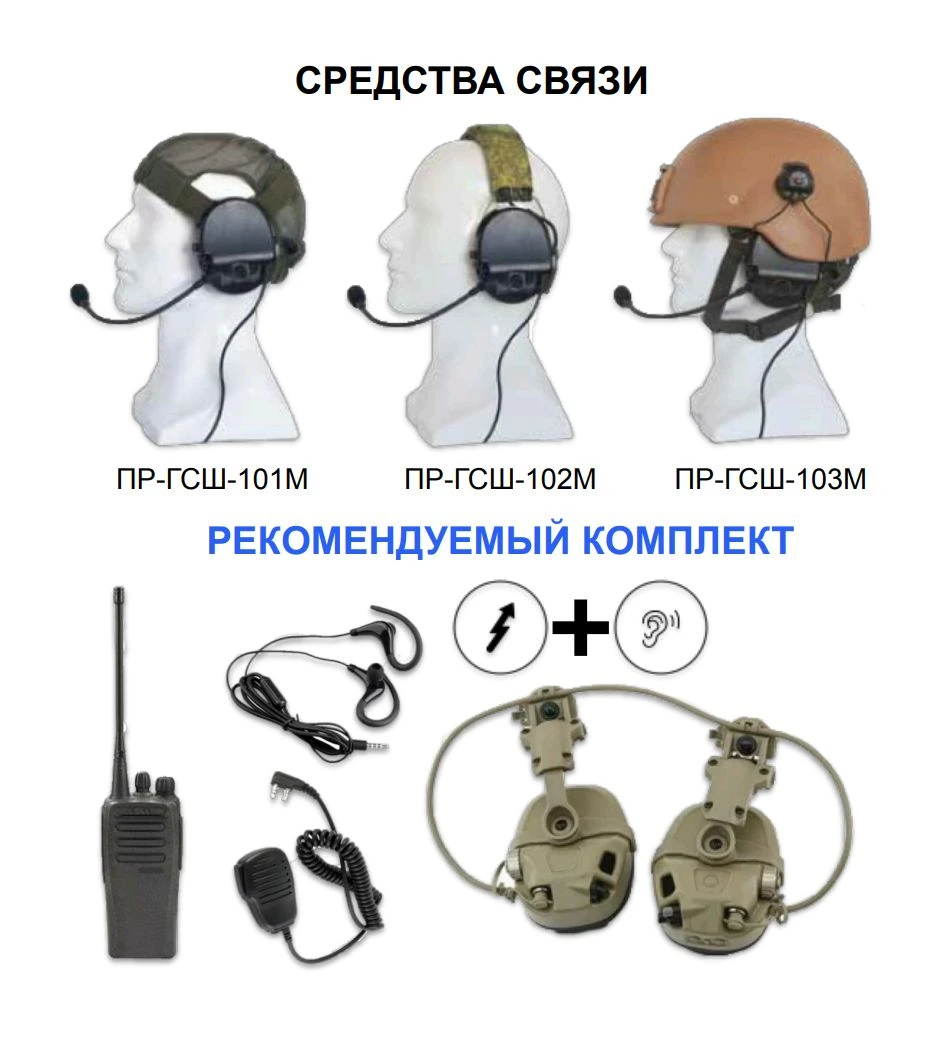

      Наушники могут выполнять роль гарнитуры к вашей радиостанции. Практически все наушники оснащены микрофоном и соединительным проводом, который подключается к выносной кнопке радиостанции.

      Явным преимуществом данного варианта является совмещения средств связи и защиты органов слуха.

      Недостаток - при снятых наушниках остаешься без связи.

Поэтому целесообразно использовать выносные тангенты с динамикой и входом под 3,5 совместно  с обычными наушниками от плеера, который не будет мешать одевать активные наушники.

СРЕДСТВА НАБЛЮДЕНИЯ

ФОНАРИ

     Возможно, один из самых часто используемых «аксессуаров», установленных на вашем бронешлеме.

     Ночные стрельбы на полигоне, оказание помощи раненому товарищу или просто передвижение в траншеях и/илиокопе — всё это тяжело представить себе без использования красного, зелёного или ещё какого‑нибудь фонаря.

     Поэтому фонари входят в состав ИКЗГВ практически у каждого военнослужащего.

     Чаще всего эти фонари, как и ИК‑осветители, имеют небольшую дальность освещения — несколько метров. Но также встречаются и фонари с большой дальностью (чаще у полицейских подразделений) — до сотен метров(обычные ручные фонари).

ПРИБОРЫ НОЧНОГО ВИДЕНИЯ

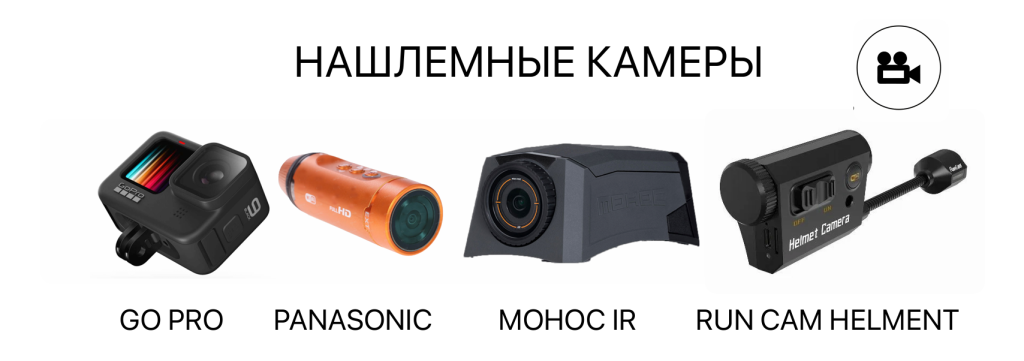

СРЕДСТВА ФОТО И ВИДЕОФИКСАЦИИ

Военнослужащим ВС РФ и сотрудникам других силовых ведомств России в ходе повседневной деятельности и при выполнении задач по предназначению нередко требуется проводить фото‑ и/или видеофиксацию. У этого мероприятия есть как плюсы, так и минусы — рассмотрим их подробнее.

Положительные стороны:

•          анализ действий военнослужащих и подразделений в ходе боевой подготовки и при выполнении задач по предназначению;

•          анализ действий противника;

•          фиксация результатов выполнения задач;

•          информационно‑пропагандистская работа внутри подразделения и с гражданами РФ.

Отрицательные стороны:

•          отвлечение военнослужащих на включение и выключение камеры;

•          необходимость дополнительных элементов питания;

•          риск утечки служебной (секретной) информации при утере камеры (носителя) или попадании устройства в третьи руки;

•          демаскировка оператора при использовании ИК‑подсветки.

СРЕДСТВА ПОДАЧИ СИГНАЛОВ И ИНДИФИКАЦИИ.

     Предназначен для идентификации «свой-чужой», отдельных элементов боевого порядка, подачи сигналов и/или команд личному составу подразделений, выдачи целеуказания  и тп.

     В зависимости от технического исполнения разделим данные средства на два вида:

•    активные (маяк, фонарь)

•    пассивные (шеврон).

     Рассмотрим в этом подразделе только маяки — фонари мы уже разобрали ранее.

     У этого элемента есть свои плюсы и минусы.

Преимущества:

•          используются строго по необходимости;

•          позволяют сформировать чёткий перечень команд и сигналов;

•          работают в видимом и инфракрасном (ИК) спектре;

•          отличаются длительным сроком работы без замены источника питания;

•          просты в монтаже и демонтаже.

Недостатки:

•          могут демаскировать позицию при использовании;

•          требуют дополнительных элементов питания;

•          увеличивают габариты комплекса.

     Как правило, такое средство поддерживает несколько режимов работы — в видимом и ИК‑спектрах. Оно востребовано и на занятиях по боевой подготовке, и при выполнении реальных боевых задач. Чаще всего его применяют именно для обеспечения безопасности военнослужащего.

Боевая подготовка	Выполнение задач по предназначению
•  организации занятий по огневой и тактико-специальной подготовке в условиях низкой освещенности и/или темноты; • организации прыжков с парашютом в условиях низкой освещенности и/или темноты .	• обозначения площадок приземления вертолетов военно-транспортной авиации (ВТА); • обозначения «свой-чужой», как наземным так и воздушным силам и средствам; • выдачи целеуказания средствам   поражения воздушно-космических сил (ВКС); • обозначение точек на местности.



     Важно помнить: использование этих технических средств требует чёткой организации и полной согласованности со всеми задействованными силами и средствами. В противном случае есть риск демаскировки подразделений либо передачи ложного или некорректного сигнала.

     Благодаря лёгкости демонтажа такие средства можно эффективно применять для маркировки объектов и обозначения точек на местности. Например, с их помощью отмечают досмотренные комнаты или автомобили, а также проходы в инженерных заграждениях.

      Пассивные средства

     Как уже упоминалось, к пассивным средствам относят шевроны. Это элементы из ткани или резины с нанесённой надписью, эмблемой либо буквенно‑цифровой комбинацией. Чаще всего на них размещают флаг государства или региона, символ подразделения, позывной либо должность военнослужащего (особенно распространено у медицинского персонала). В некоторых элитных подразделениях применяют буквенно‑цифровую кодировку («колсайт»), которая отражает элементы боевого порядка или организационно‑штатную структуру.

     Такой элемент ИКЗГ помогает быстро идентифицировать военнослужащего и тем самым упрощает коммуникацию между бойцами. Это особенно критично в условиях городской застройки или ближнего боя, где на принятие решения отводятся считанные секунды.

     Шевроны бывают светоотражающими (работают в видимом и ИК‑спектрах) и люминесцентными — это заметно облегчает идентификацию при низкой освещённости или в полной темноте.

     Плюсы использования шевронов:

•          минимальный вес;

•          простота монтажа и демонтажа.

     Минусы:

•          могут выдать принадлежность военнослужащего к конкретному подразделению.
